Asennus ja käyttö
Runkoon merkityt nuolet osoittavat virtaussuunnan.
G 1" ulkokierre on liitettävä syöttäöputkiin. G 3/4" ulkokierre liitokset käytetään keruupiirin täyttöön ja tyhjentämiseen.

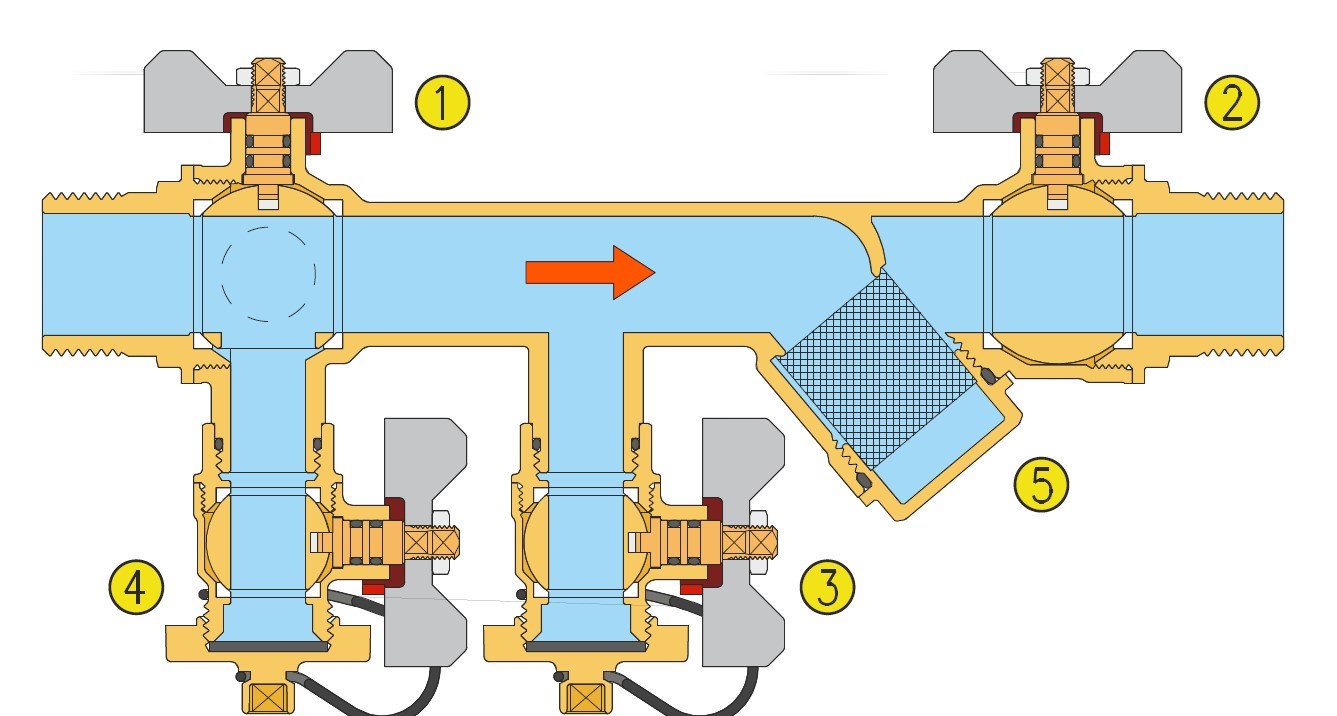

Keruunesteen täyttämiseksi piiriin suljetaan venttiili (1) ja avataan venttiilit (3) ja (4), jotka sijaitsevat täyttö- ja purkuliittimissä.
Kun täyttö on suoritettu suljetaan venttiilit (3) ja (4) ja avataan venttiili (1).
Suodattimen (sihdin) (5) puhdistamiseksi suljetaan venttiilit (1) ja (2) ja ruuvataan korkki ulos 30mm avaimella, otetaan suodatin ulos ja pestään se.
Aseta suodatin paikalleen ja kiristä korkki ruuvin päähän asti.
Ennen järjestelmän käynnistämistä on tärkeää täyttää keruupiiri, kuten edellä on selitetty, jotta voidaan varmistaa, että
kompensoidaan suodattimen puhdistuksessa menetetty lisäaine.
Tämän vuoksi suosittelemme, että suodattimen puhdistus suoritetaan ennen keruunesteen lisäämistä.
Huomaa, että suodatin vaatii vain edellä selostetut puhdistustoimenpiteet, eikä se vaadi mitään muuta erityistä huoltoa.

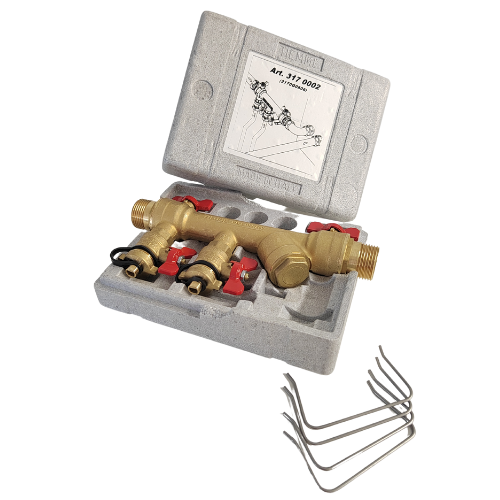

Kondenssiveden tai jään muodostumisen välttämiseksi täyttöyksikön on oltava seuraava suojattava polystyreenivaahtomuovisuojalla, joka pidetään kiinni yksikön mukana toimitetuilla pidikkeillä.
Tekniset ominaisuudet
Maksimi käyttölämpötila : 100 °C
Min käyttölämpötila : -20 °C(*)
Max käyttöpaine : 1,3 Mpa
KV : 8,15 m³/h
Kierteet : ulkokierre G 3/4” UNI-ISO 228/1, ulkokierre G1” UNI-ISO 228/1
*edellyttäen, että neste pysyy nestemäisenä

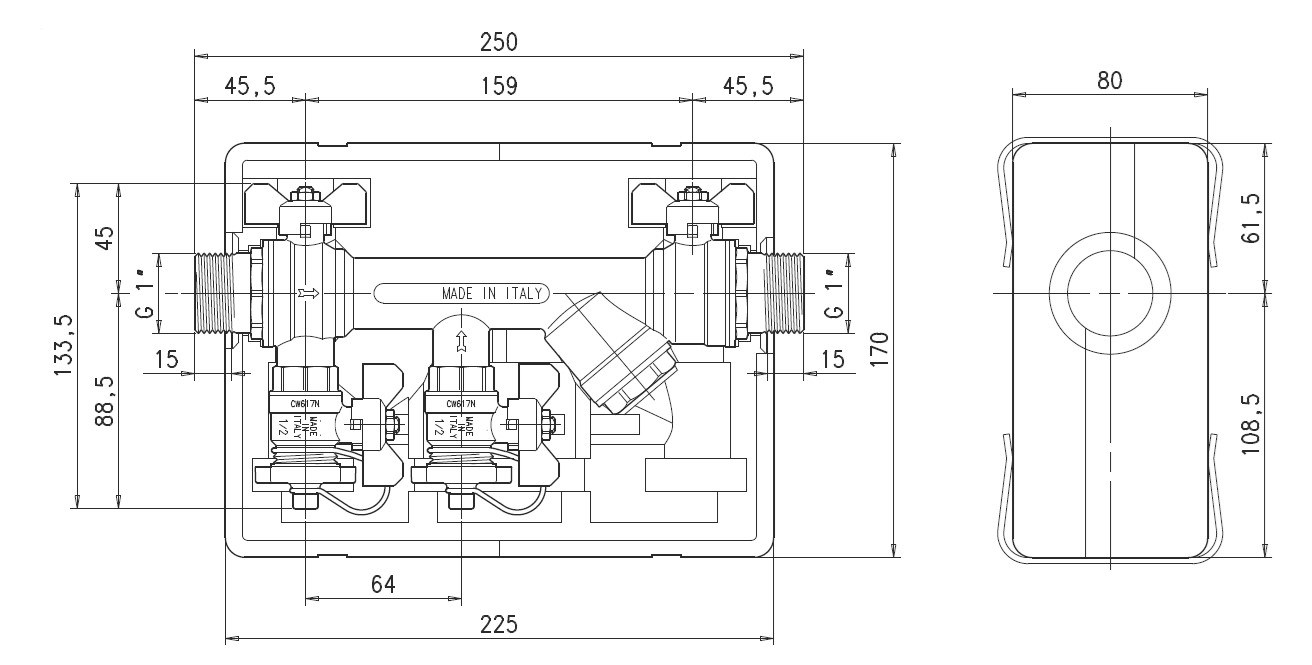

Mittakuva kuvakirjastossa.
